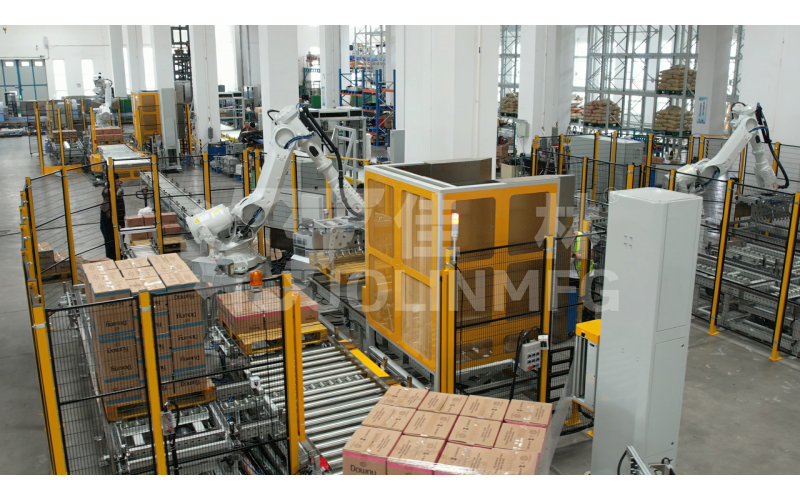

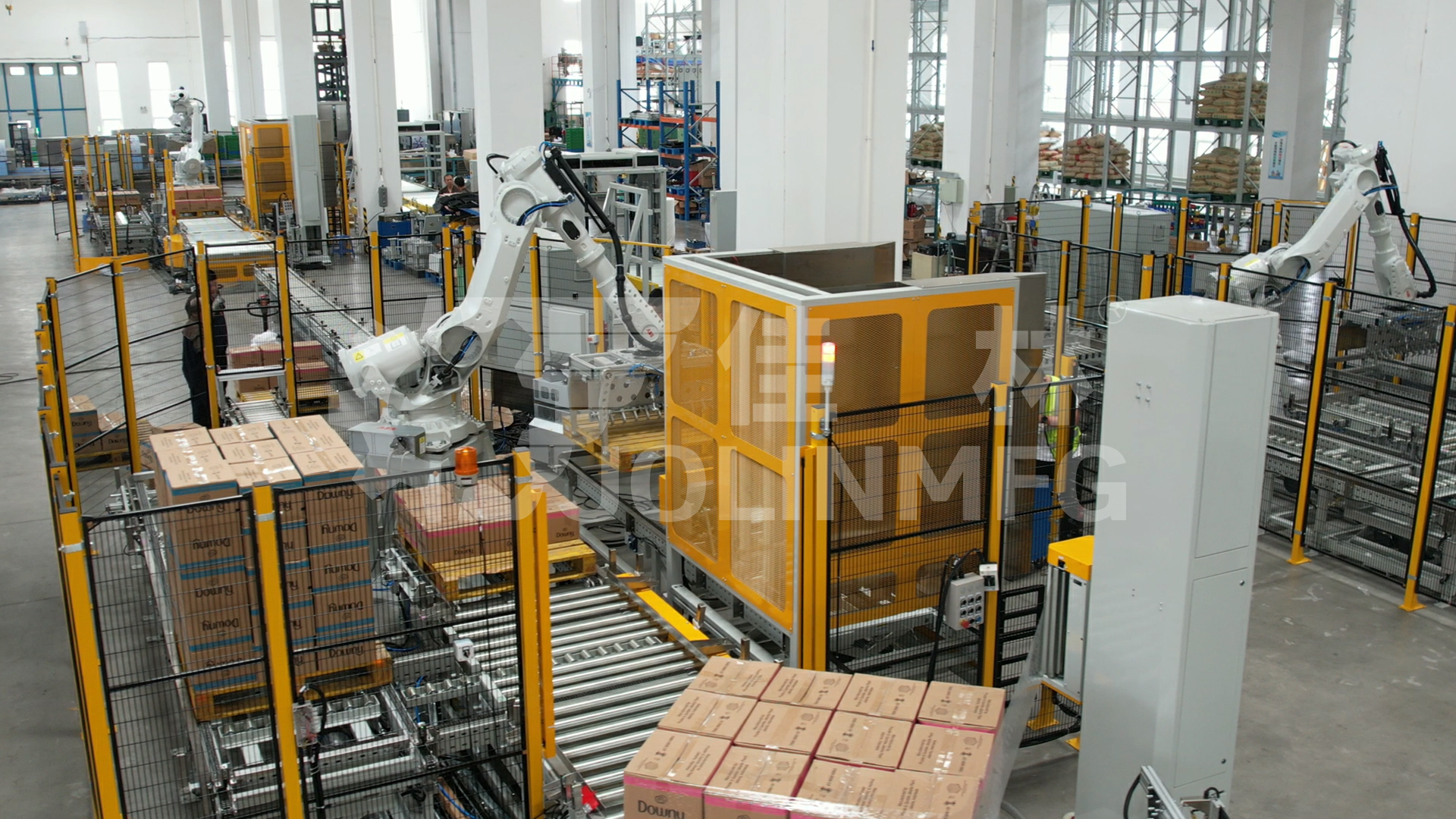

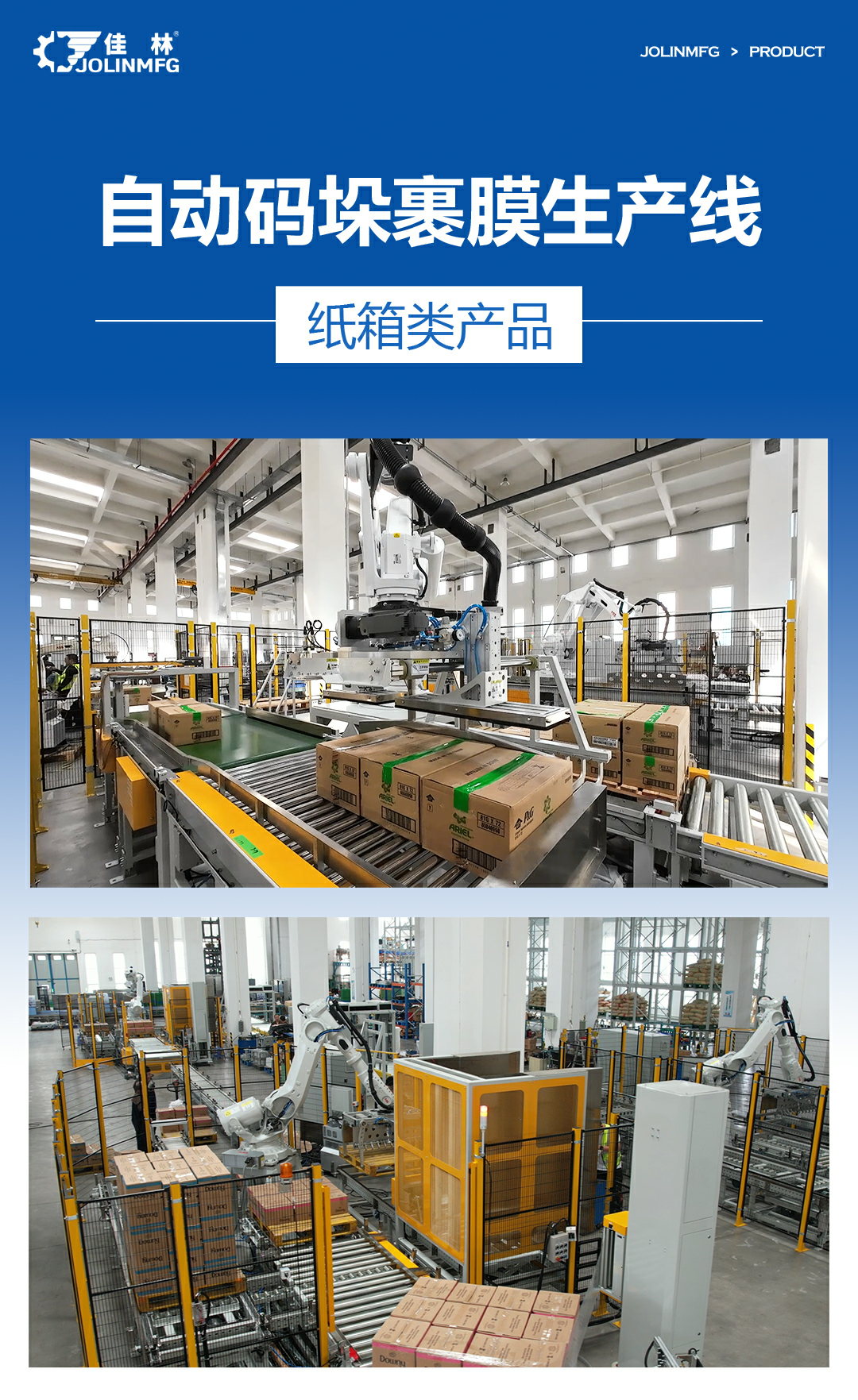

瓦楞紙箱用自動碼垛裹膜包裝模塊

產品基本信息

品牌與產地

品牌：佳林JOLINMFG

產地：遼寧省大連市金普新區擁政街道夏金線67號

核心功能

• 專為瓦楞紙箱等箱體產品設計的全自動后道包裝模塊

• 集成高速、精準的碼垛與自動纏膜兩大核心功能

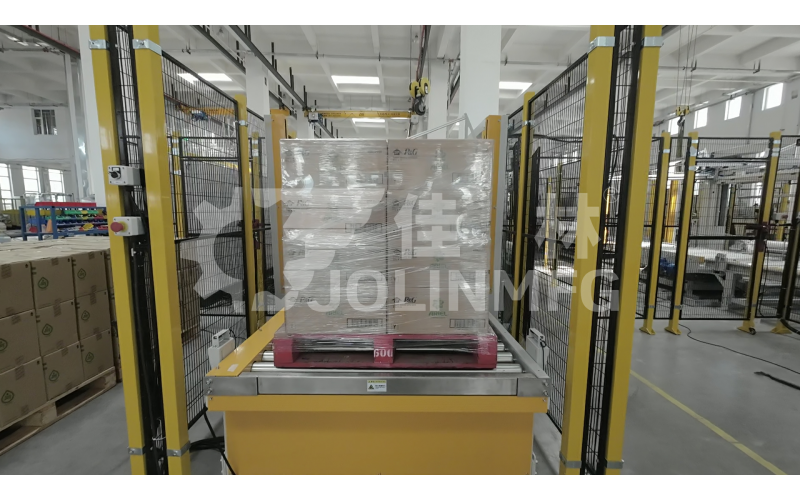

• 將封箱后的紙箱自動堆疊成垛，并按預設模式進行全方位纏繞膜包裹，形成穩固的運輸單元

• 可單機使用，也可無縫接入自動化包裝生產線，實現從封箱到出垛的無人化作業

技術特點

• 高柔性碼垛：支持多種垛型編程，可根據紙箱尺寸和托盤規格快速切換。

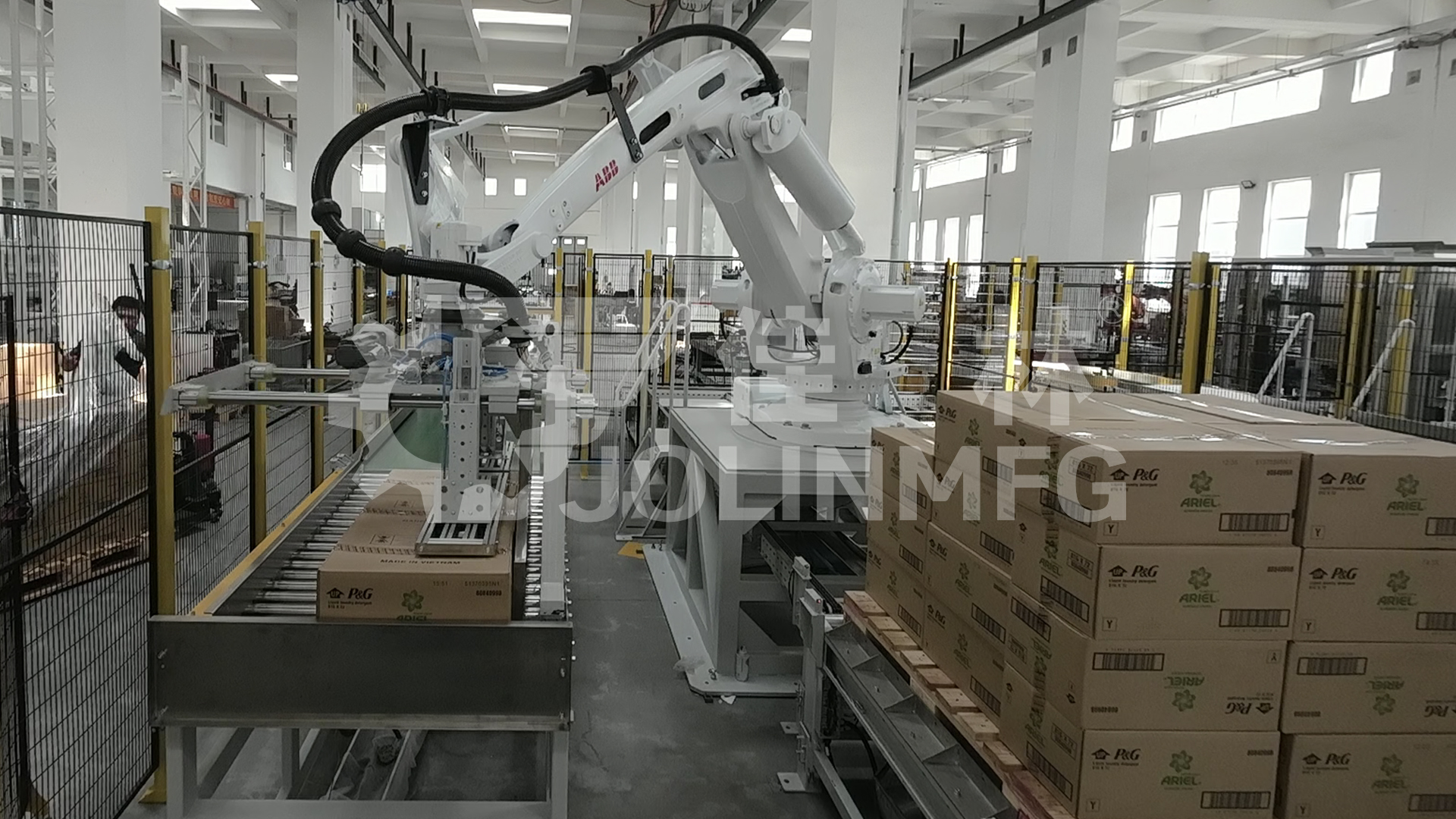

• 高速高精度碼垛：采用伺服驅動與精密導向機構，運行平穩，抓取與放置位置精準，確保垛形整齊。

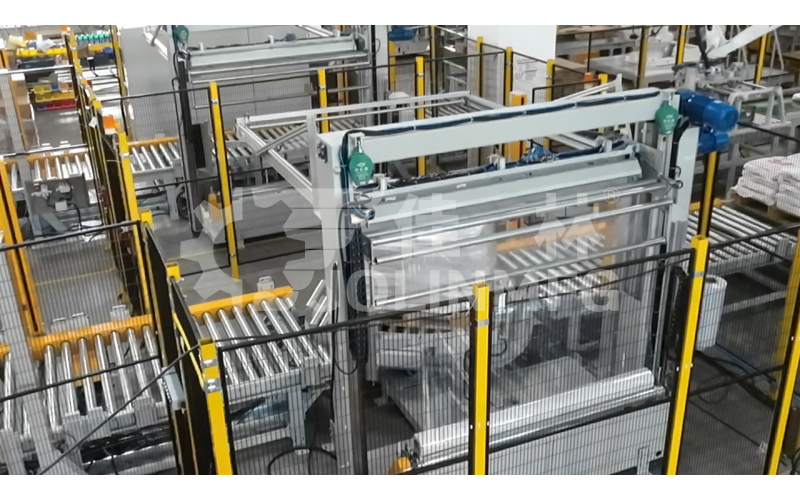

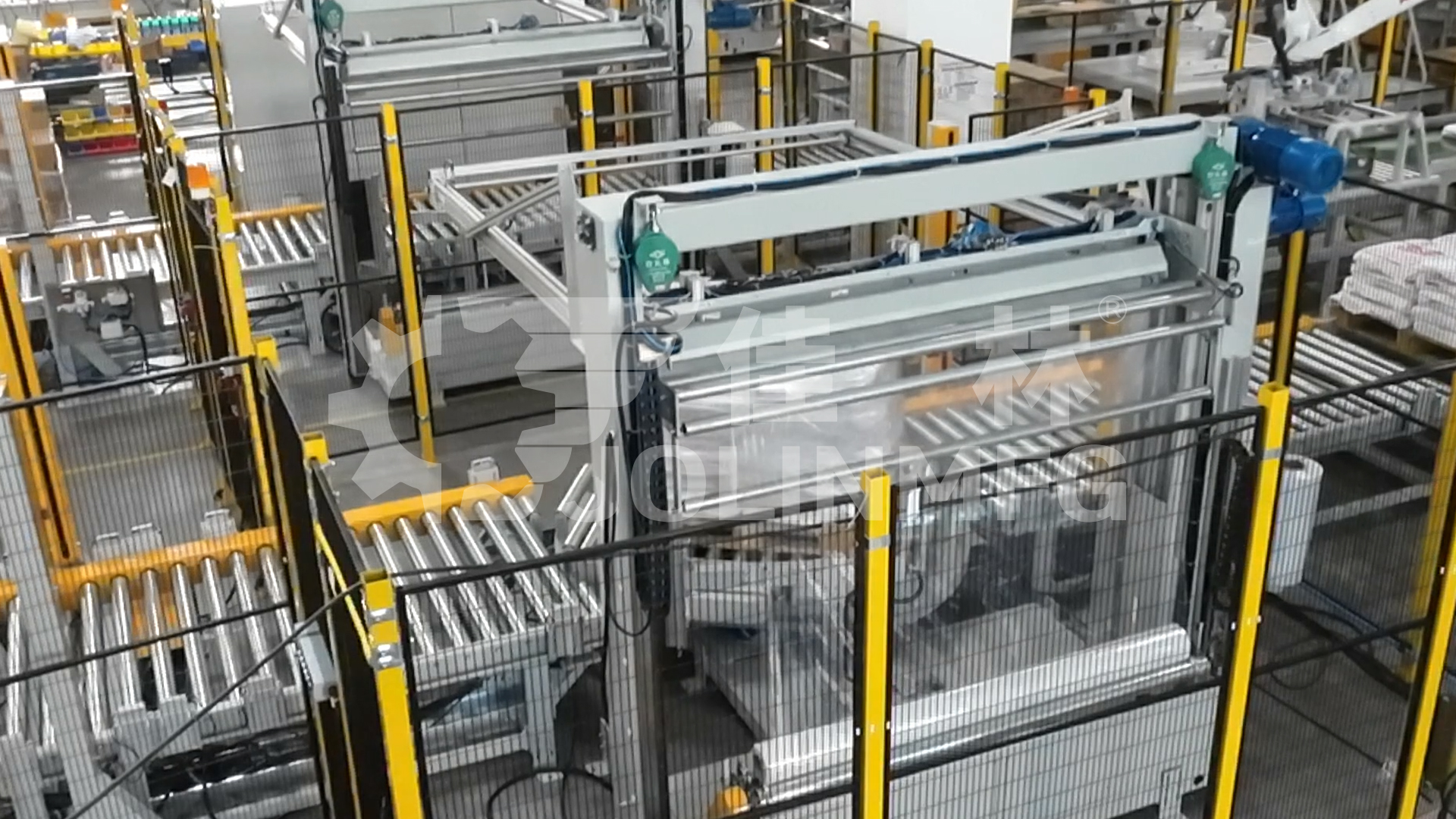

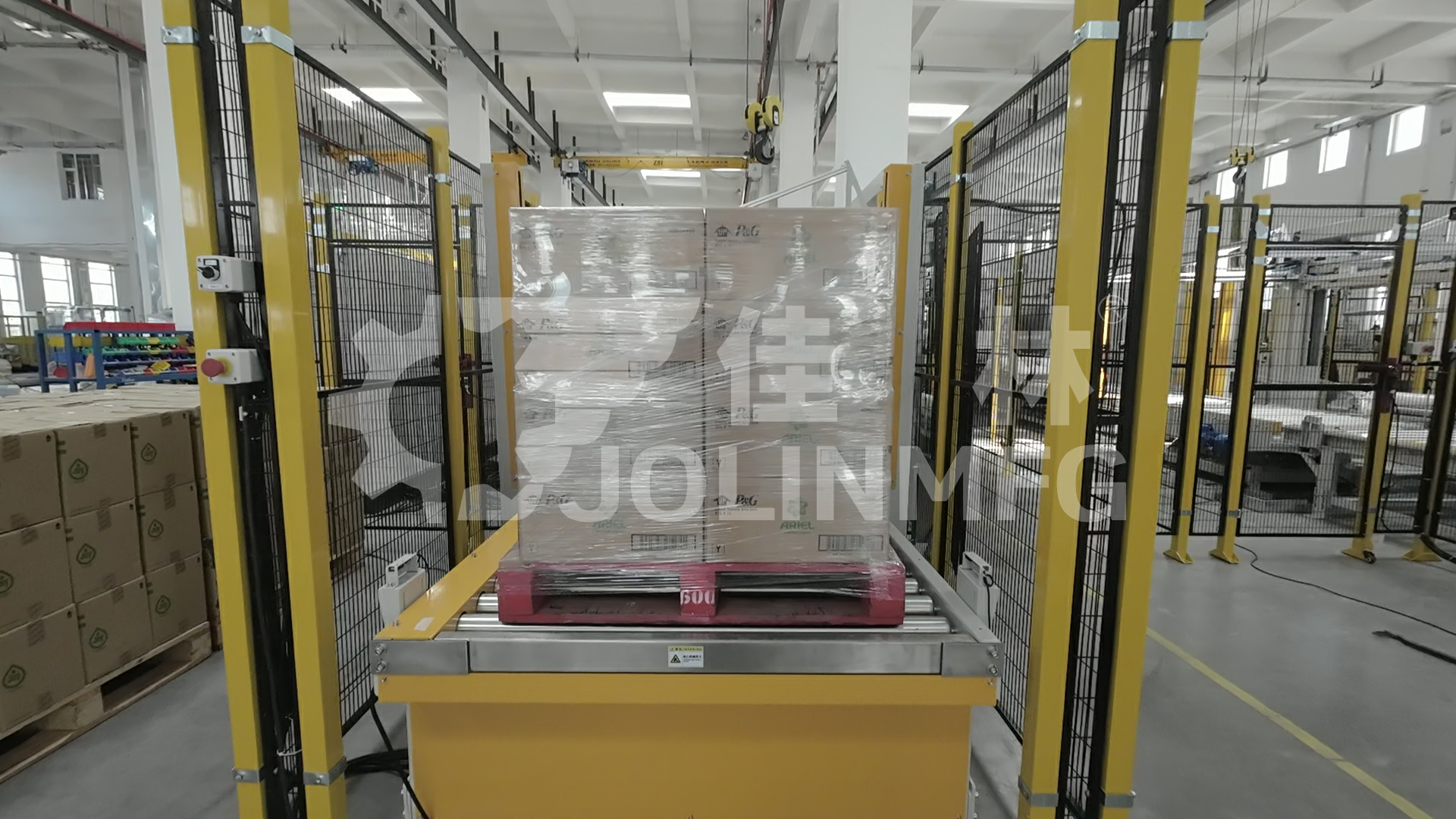

• 智能纏膜控制：纏繞膜張力、層數、頂部底部加固圈數均可通過觸摸屏精確設定，適應不同運輸要求。

• 模塊化設計：碼垛單元與纏膜單元既可聯動運行，也可獨立工作，便于維護和未來產線擴展。

• 安全防護完善：配備安全光柵、急停按鈕、防護欄等多重安全裝置，確保人機協作安全。

• 低膜耗設計：優化的纏繞路徑與張力控制，有效減少薄膜用量，降低包裝成本。

應用領域

適用于所有使用瓦楞紙箱作為成品包裝的行業，如：食品飲料、日用化工、醫藥、電子電器、電商物流、快消品、出版印刷等行業的成品倉庫或發貨區。

產品參數

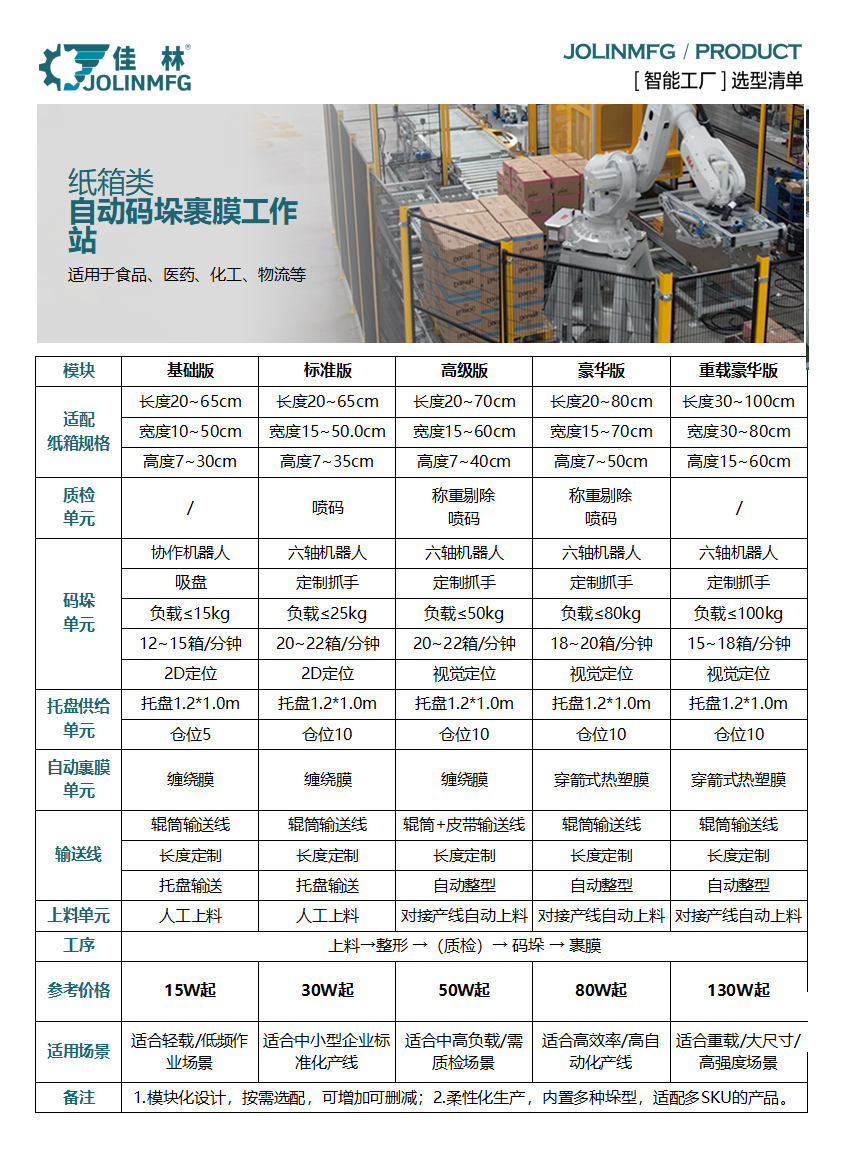

詳細參數

注意事項

• 紙箱規整度要求：自動化碼垛對紙箱的尺寸一致性、方正度、承重強度有較高要求，嚴重變形的紙箱可能導致抓取失敗或倒垛。

• 托盤質量：需使用質量良好、尺寸標準、無破損的木制/塑料托盤，否則影響碼垛穩定性和纏膜效果。

• 場地與安裝：設備需安裝在平整堅實的地面上，并預留足夠的設備操作空間、物料緩沖區及維護通道。

• 供電與氣源：確保電源電壓穩定，氣源氣壓充足且潔凈，否則可能影響設備正常運行和使用壽命。

• 操作安全：設備運行時，嚴禁人員進入機械動作區域。維修保養時必須斷電、斷氣并掛牌上鎖。

• 薄膜匹配：需使用與設備參數匹配的拉伸膜，不合適的薄膜可能導致斷膜、裹不緊或浪費。

應用與建議

購買建議

適用場景評估

• 中等至高發貨量的成品倉庫：日發貨車次多、托盤化運輸比例高，人工碼垛纏膜成本高、效率低、勞動強度大。

• 對運輸防護要求高：需要穩定、防潮、防散的標準化托盤包裝，以降低長途運輸或多次搬運中的貨損率。

• 空間利用率優化：整齊的托盤垛便于高層貨架存儲或密集堆放，提升倉儲空間利用率。

• 希望實現后道包裝自動化：作為自動化包裝線的最后一環，與封箱機、輸送線、AGV等設備聯動。

專業參數考量

• 產能匹配：根據高峰時段的出庫節拍（箱/小時）和每托盤箱數，計算所需的碼垛速度，選擇相應能力的設備。

• 產品規格范圍

  明確當前及未來可能涉及的紙箱最大、最小及最常見尺寸，確保設備抓取機構和程序能夠兼容。

• 碼垛方式選擇：

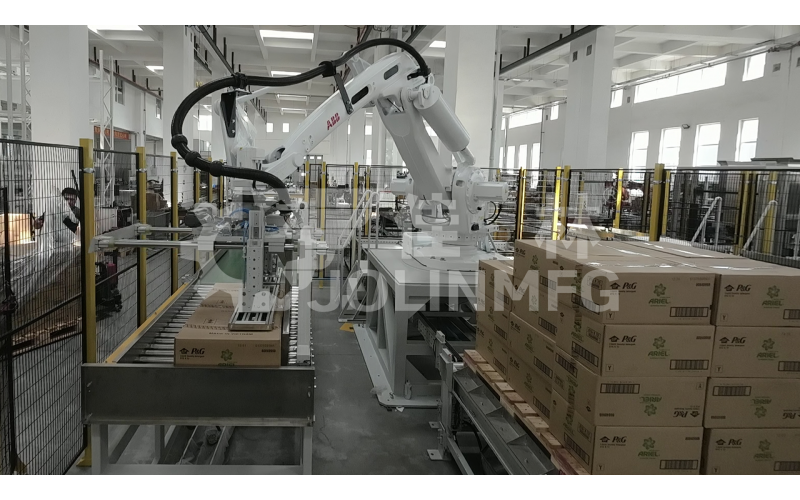

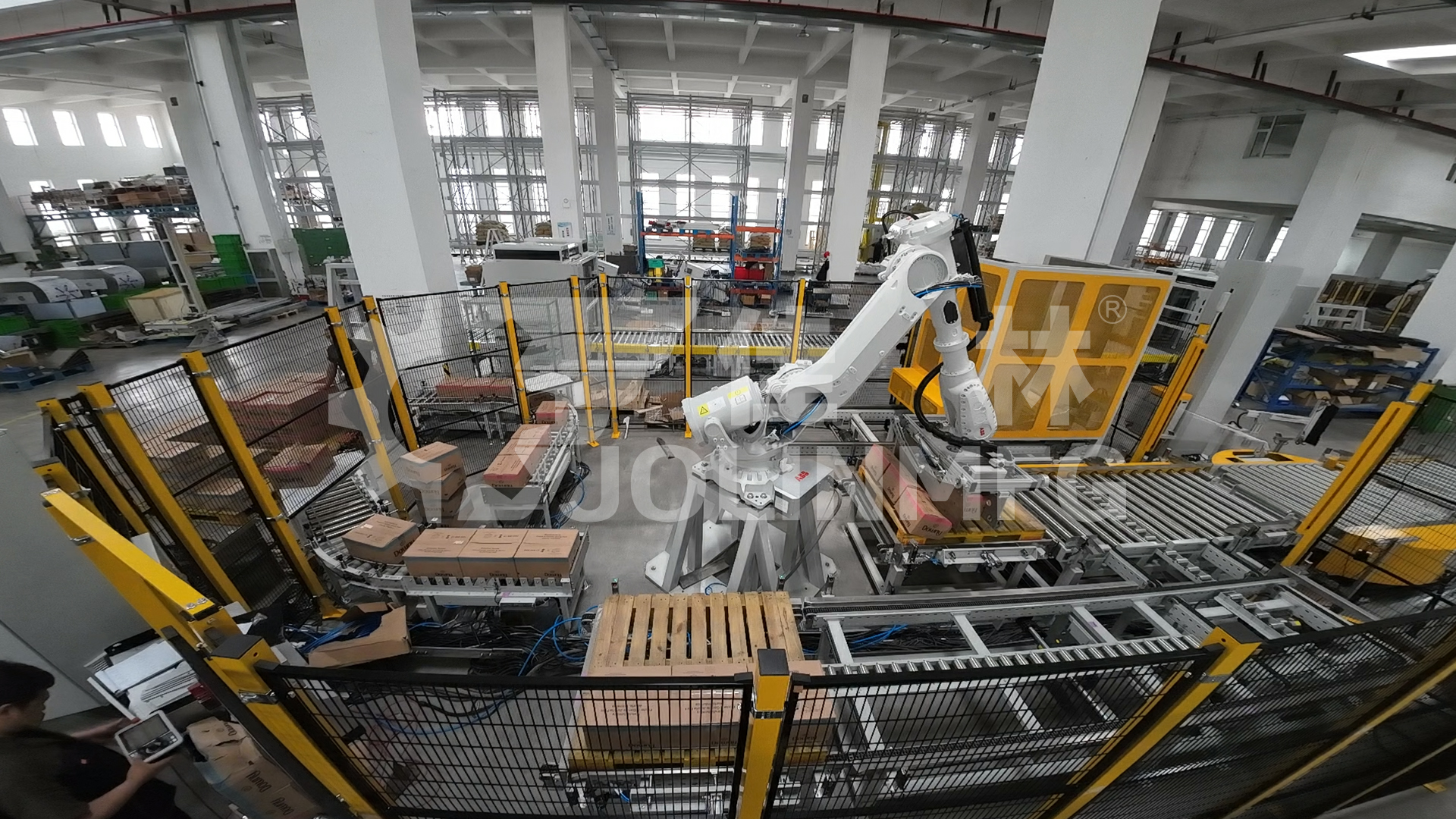

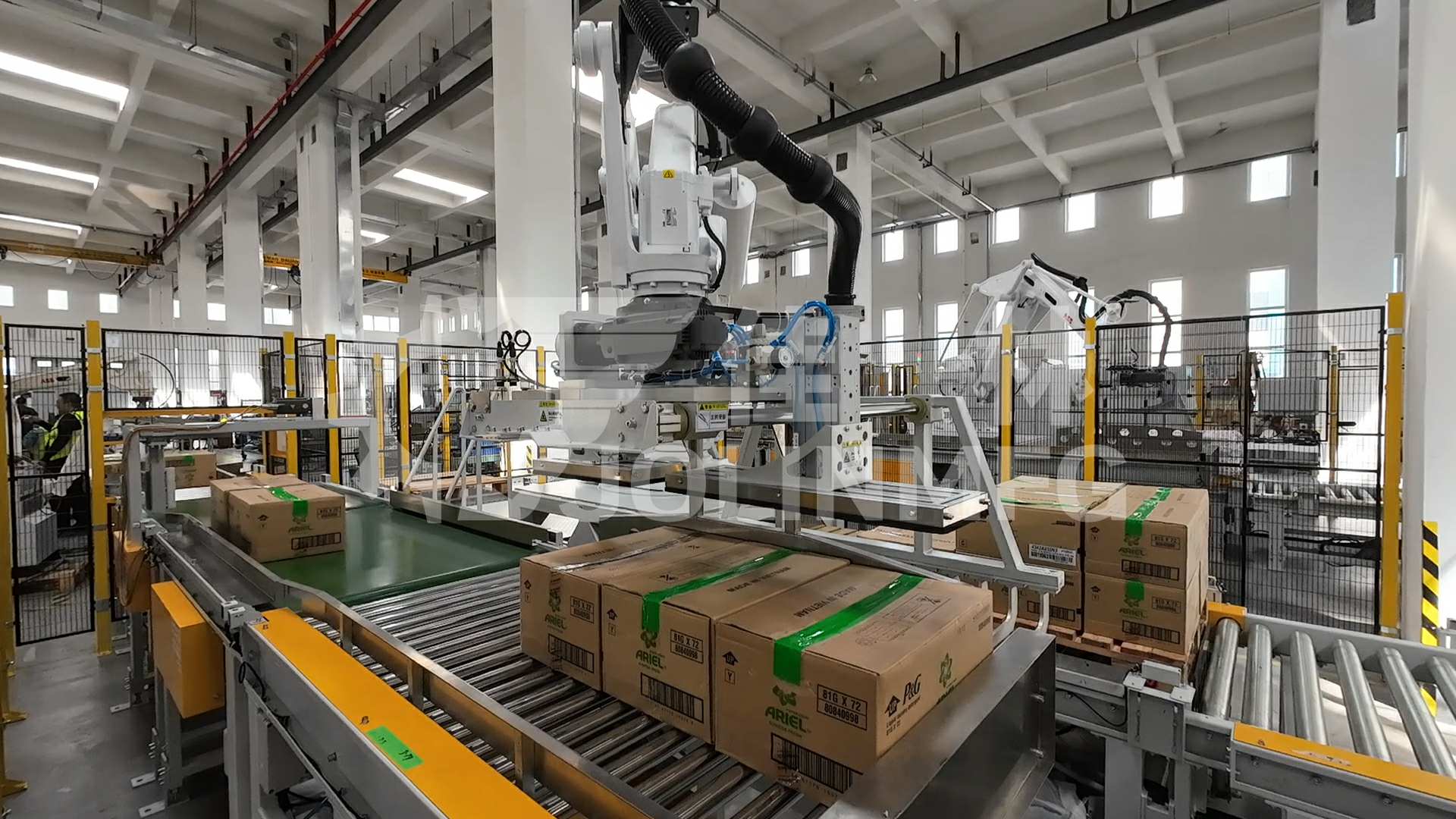

• 機器人碼垛：柔性最高，可處理多種產品混線，空間占用相對靈活，初始投資較高。

• 龍門/立柱式碼垛機：速度可能更快，結構堅固，適合處理重載或單一規格產品，投資可能較低。

• 纏膜需求：根據存儲環境（室內/室外）和運輸條件（陸運/海運），確定所需的薄膜層數、加固程度等參數。

系統集成需求

• 前端對接：明確紙箱以何種方式（輸送帶、滾筒線、AGV）送入碼垛工位，需要自動貼標或掃描嗎？

• 后端物流：纏膜后的托盤運出、人工叉車取走、接入輸送線，還是由AGV自動搬運至倉庫？

• 信息對接：是否需要與WMS（倉庫管理系統）聯動，獲取或回傳托盤號、產品批號、垛型等信息？

價格主要影響因素：

• 碼垛單元類型與品牌：進口品牌工業機器人價格遠高于國產機器人或專用碼垛機。

• 負載與速度：高負載、高速度的配置成本更高。

• 纏膜機規格：門架高度、載重能力、功能（如預拉伸、頂部壓頂）影響價格。

• 自動化程度：是否包含自動托盤庫、空托盤分配器、滿垛輸出輸送線等。

• 控制系統品牌：PLC、觸摸屏、伺服驅動器等核心電器的品牌選擇。

付款方式：通常采用“合同簽訂預付 + 發貨前付 + 驗收合格付 + 質保金”的分期付款模式，具體比例可協商。

服務與保障

• 售前服務：提供需求分析、現場勘查、設備選型建議及初步方案設計。

• 設計制造：根據最終方案進行機械、電氣設計，并在工廠內完成制造與預調試。

• 安裝調試：派遣專業工程師到客戶現場進行安裝、接線、調試，并完成與前后端設備的聯動測試。

• 技術培訓：對操作及維護人員進行系統的理論培訓和實操指導。

• 售后服務：

• 質保期：整機自驗收合格之日起保修12個月（易損件除外）。

• 響應支持：提供電話、遠程視頻支持。需要現場服務時，根據距離和問題緊急程度安排工程師抵達。

• 備件供應：長期優惠供應設備原廠備件。

使用說明書

• 安全操作手冊

• 設備操作與日常維護手冊（含碼垛編程、纏膜參數設置指南）

• 電氣原理圖與氣路圖

• 故障診斷與排除手冊

• 主要外購件說明書

聯系方式

銷售熱線：13322288239（微信同步）、0411-39952788

總機電話：0411-87677491

地址：遼寧省大連市金普新區擁政街道夏金線67號

郵箱：ybl@dljialin.com

企業QQ：958562999

公司簡介：大連佳林設備制造有限公司成立于2003年，是專業的智能物流與包裝自動化解決方案提供商。公司在后道包裝自動化領域擁有豐富經驗，能為客戶提供從單機到整線的碼垛、纏膜、打包等定制化解決方案。
